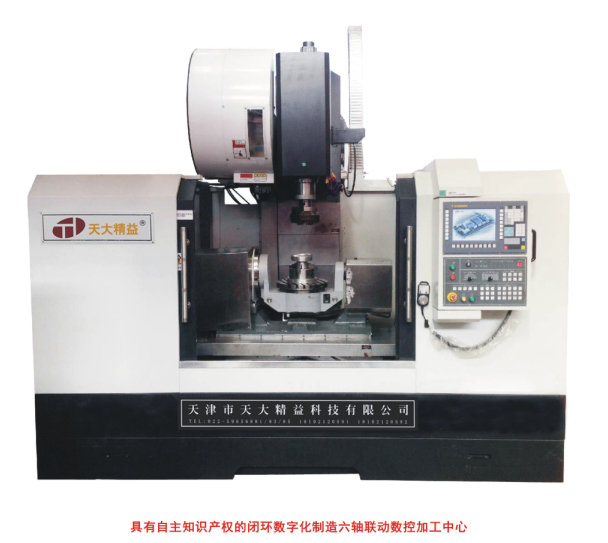

VMA1165V6六轴联动立式加工中心

广泛应用于军工、航天、汽车、模具、医疗设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。机床配有自动润滑系统、冷却系统,采用全封闭式立式防护罩。

产品特点:
1.机床底座、立柱、主轴箱体、十字滑台、工作台等基础部件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性;     2.高刚性、高精密主轴;
3、系统性能稳定,能真正实现五轴五联动/六轴六联动功能。





工作台规格 (长×宽) mm 1360×650 工作台T型槽(槽数×槽宽×槽距) mm 7/14/120
工作台最大载重
(X-Y面)
kg 1300 丝杠规格
(X/Y/Z)
  4010
旋转台最大载重
(A×B/C)
kg 300/300 重复定位精度
(X/Y/Z)
mm ±0.003/300
最大行程
(X/Y/Z)
mm 1100×650×700 定位精度
(X/Y/Z)
  ±0.005/300
转台直径
(C轴)
mm Φ410

转台重复定位精度
(A×B/C)

sec. 3″
转台最大倾斜度
(A×B/C)
±110/360 旋转轴分割精度 20
主轴中心线到
立柱正面倒退距离
mm 700 最小分割单位 0.001
主轴端面至
工作台上平面距离
mm 50~750 平面轴电机连接方式
(X/Y/Z)
  直联
切削进给速度(X/Y/Z) mm/min 1~8000 转台电机连接方式
(A×B×C)
  力矩电机直驱
转台切确进给速度
(A×B×C)
mm/min 1~3000 使用源气压力 mpa 0.6-0.8
X/Y/Z轴快移速度 m/min 25/25/20 刀库形式   圆盘/斗笠
转台最大速度
(A×B×C)
rpm 18 刀库容量 24
主轴锥孔   BT50 机床重量 kg 9800
主轴最大转速 r/min 6000 推荐配套系统   天大精益(标配)
主轴电机功率 kw 12
伺服电机功率
(X/Y/Z)
kw 2.5
转台电机功率
(A×B×C)
kw 5.67/2.44
